Кровельная структура требует высокого качества и одним из самых распространенных материалов для кровельного покрытия является металлическая черепица, состоящая из тонких стальных, алюминиевых или медных листов с полимерным покрытием. внешних факторов Заказав у нас монтаж стропильной системы, вы получите бесплатные замеры для соответствующей установки.

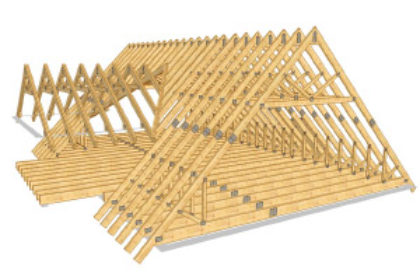

Что такое стропильная система?

стропильная система - это сложный каркасный элемент крыши здания, состоящий из металлических и деревянных компонентов. опирается на несущие стены. Она является основной опорной структурой, на которой закрепляют паро- и гидроизоляционные материалы, а также материалы для утепления кровли.

Строительная система

Кровельная крыша, которую также иногда называют крышей, имеет различные виды и конструкции, в зависимости от формы и потребностей здания. Вот некоторые из них:

1. Относклоны: крыши имеют одну наклонную поверхность и используются в зданиях без чердака или для небольших построек.
2. Шатровые: крыши имеют четыре наклонных поверхности в форме треугольника, и их фронтоны могут быть срезаны по всей высоте наклонной плоскости.
3. Полувальмовые: крыши также имеют четыре наклонных поверхности, но их фронтоны срезаны лишь частично.
4. Четырехщипцевые: крыши имеют восемь наклонных поверхностей.
5. Конструкции с мансардой: используются для создания дополнительного жилого пространства между стропильная конструкция и верхняя часть здания.
6. Купольные: крыши идеально подходят для зданий с круглой формой в поперечнике.
7. Форма пирамиды: часто используется для высоких квадратных зданий.

Эти разные типы крыш крыш используются в зависимости от архитектурного стиля здания, его размера и функциональных потребностей

Виды двускатных крыш

Для строительства частных домов чаще всего используется крыша с двумя наклонами. При этом при создании обрешетки важно учитывать, что крайние элементы, расположенные у карниза, должны быть более толстыми на 10-15 мм, чем другие, через особенности конструкции металлочерепичных элементов

Подготовка стропильной конструкции для металлочерепицы.

Подготовка стропильной конструкции для металлочерепицы может быть осуществлена разными способами, но важно учесть легкую вес металлочерепицы, позволяющий минимизировать нагрузку на стропила. Для двускатной крыши из металлочерепицы обычно применяют следующие варианты каркаса:

1. Скатные конструкции: В этой системе стропильные ноги фиксируются с использованием лежания в горизонтальном положении и стойке в вертикальном положении. Этот вариант подходит как для зданий из небольшими, так и для построек с очень большими пролетами. Он хорошо справляется с изгибами, которые могут зависеть от поперечного сечения.
2. Висячие конструкции: В этом варианте стропильные ноги фиксируются в коньковом узле. Эта система подходит для построек, где пролет не превышает 6 метров. Иногда может потребоваться использовать вспомогательный соединительный компонент - затяжку.
3. Комбинированный или смешанный вариант: Этот вариант подходит для создания оригинальной конструкции крыши, где могут использоваться как висячие, так и наклонные компоненты, а также компоненты с наклоном.

Независимо от выбранного варианта каркаса, важно обеспечить надежное крепление стропильных ног к несущим элементам для обеспечение качественной затяжки и стойкости конструкции.

Вычисление параметров кровли и стропильной системы

Обычно для вычисления наклона стропил, погрузки и шага стропил на кровлю используются определенные геометрические и инженерные расчеты Эти параметры критичны для правильного проектирования и строительства кровли дома или сооружения. Давайте рассмотрим каждый из этих вычислений более подробно.

1. Вычисление наклона стропила:

   С помощью значений L (половина ширины пролета) и H (дистанция между несущей стеной и коньком) вы вычисляете угол наклона стропила, используя формулу ? = arctg(L/H).

   По полученному значению угла наклона вы можете вычислить длину стропильного элемента, используя формулу l = H/sin?.

2. Вычисление нагрузки:

   Регулярная нагрузка включает вес всех составляющих кровельной конструкции, включая теплоизоляцию, паро- и гидроизоляционные слои, кровельный настил, обрешетку и несущую часть каркаса.

   Вес каждого элемента вычисляется по формуле M = V * p, где V - объем элемента, а p - плотность используемой древесины.

   Общая постоянная нагрузка рассчитывается как сумма веса стропильной системы и веса кровельного пирога.

3. Вычисление временной нагрузки:

   Временная нагрузка включает усилия ветра и снежную нагрузку.

   Усилия ветра рассчитываются по формуле Wm = Wo * k * c, где Wo - нормативное значение давления ветра, k - коэффициент давления ветра, а c – аэродинамический коэффициент.

   Снежная нагрузка рассчитывается в зависимости от угла наклона крыши.

4. Вычисление шага стропила:

   Шаг стропила (Qр) рассчитывается по формуле Qр = L * Q, где Q - общая погонная нагрузка.

   Длина ската разделяют на шаг (часто 1 метр) и добавляют 1, чтобы определить количество необходимых стропил для фиксации.

5. Дистанция между стропилами:

   Дистанция между стропилами, которые будут использоваться под металлочерепицу, варьируется от 0,6 до 0,95 метра зависимости от стандартных показателей.

Крок стропил и монтаж кровли: расчеты и последовательность работ

Определяем оптимальную длину стропильной ноги (Lmax) для последующих расчетов. Затем переходим к вычислению поперечного сечения с помощью следующих формул:

1. Если уклон кровли менее 30 градусов:
• H = 8.6 * Lmax * sqrt(Qp / (b * r))
2. Если уклон кровли больше или равен 30 градусам:
• H = 9.5 * Lmax * sqrt(Qp / (b * r))

Здесь b – ширина поперечного сечения, r – значение нормативного сопротивления древесины до изгибающих нагрузок, определяемое согласно нормативной документации в зависимости от сорта древесины. Выполнение монтажных работ: Поскольку все рабочие процессы происходят на высоте, можно упростить их, собрав каркасную. часть земли. Необходимо использовать шаблон деревянных досок для выравнивания и ориентации работ. Важно уделить внимание каждому шагу в процессе создания шаблона:

1. Поднять доски над стенами здания, выровнять их по длине и закрепить гвоздями.
2. Выровнять угол наклона, соблюдая требования проекта, поднимая и опуская доски до достижения необходимых параметров.

В результате получаем конструкцию, напоминающую будущую стропильную систему, и важно учесть все геометрические размеры крыши. После этого готовый шаблон можно спустить на землю, он станет основой для создания настоящей стропильной системы. Далее переходим к созданию опоры – мауэрлата. Для надежного крепления используют шпильки (для армированных поясов или кладки) и катанки (для небольших построек). Важно не вбивать шпильки глубоко в стену, а оставить их видимыми на 30-40 мм, поскольку на них будет крепиться гайка. Следующим шагом является организация конькового прогона, являющегося важной опорой для крыши. Для этого можно использовать брус или обтесанные бревна, а при больших пролетах – строительные фермы.

Монтаж

Процесс монтажа стропильных деталей при строительстве. Основные идеи текста можно выразить следующим образом:

1. Головна кроквяна деталь монтується після закріплення опорних елементів.
2. Існують різні способи фіксації головної крокви, такі як використання куточків і брусів, запили на стропильних ногах, скоб або цвяхів.
3. При виборі способу фіксації потрібно враховувати необхідність прив'язки крокв до стіни і використання анкерів або дроту для цього.
4. Змінна фіксація може включати в себе шарнірне з'єднання та використання металевих закладок і болтів або цвяхів.
5. Монтаж кроквяних конструкцій вимагає дотримання певної послідовності, зазвичай починаючи з крайніх ферм і продовжуючи торці будівлі. Важливо перевіряти вертикальність конструкції.

Цей текст надає інформацію про технічні аспекти монтажу кроквяних конструкцій під час будівництва. Чтобы избежать смещения угла при монтаже, рекомендуется оставить веревку на месте и продолжить работу. Это позволит сохранить полный контроль над требуемым углом. Так как монтаж кровли с металлочерепицей является сложным процессом. лучше поручить квалифицированным и опытным специалистам.
