Стропильна (кроквяна) система будівлі

foto1

Стропильна (кроквяна) система будівлі - це невидима, але дуже важлива конструкція, яка складається з різних дерев'яних елементів і використовується для створення каркасу покрівлі будинку. Вона визначає форму та стійкість покрівлі, а також її здатність витримувати атмосферні впливи. Неправильно спроектована стропильна система може призвести до проблем з покрівлею та зовнішнім виглядом будинку. Для її створення використовують деревину, зазвичай хвойні породи з низькою вологістю, які обробляються для запобігання гниттю. Стропильна система має враховувати архітектурні вимоги та надійність, і вона може мати різні конфігурації залежно від типу даху.

Види стропильних систем для двосхилих дахів

sistema

Види стропильних систем для двосхилих дахів, залежно від їх призначення і розміру. Існують два основних типи стропильних систем: висяча система і наслонна система. Висяча кроквяна система передбачає опору лише на зовнішніх стінах будівлі. Для невеликих будинків з відстанню між стінами не більше 6 метрів, конструкцію можна зводити у вигляді трикутника. Щоб зробити цей каркас більш надійним, використовують різні методи, такі як закріплення накладками, використання більших брусків, вирубка отворів для каркасних брусків тощо. Для мансардних дахів, крім основних елементів, також важливо враховувати мауерлат, ригель, довжину дошки скоса та перетин каркасних брусків. У великих будинках з прольотом більше 6,5 метрів потрібно встановлювати більше закріпних елементів, щоб уникнути провисання затягування. Також може бути використана бабка і підкоси для розподілу навантаження. В деяких випадках, систему підвісного типу можна встановити без мауерлата, обмежившись гідроізоляційною плівкою. Висяча система - один із видів стропильних систем, який може бути вигідним через відсутність складних вузлів.

Різновиди стропильних систем для конструкції похилих дахів

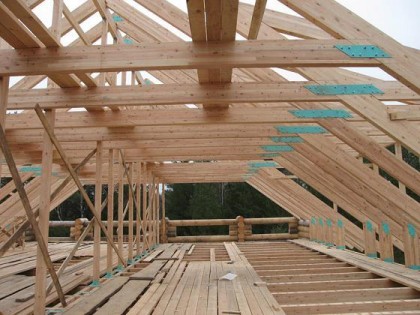

ex2

Похилі системи (наслонні системи) в конструкції даху відрізняються від висячих систем тим, що вони мають додаткові точки опори всередині приміщення. Вони можуть включати різні типи каркасів і елементів для забезпечення міцності та стійкості даху. Ось кілька видів стропильних систем, які можуть використовуватися в похилих дахах:

  1. Безрозпірний каркас: Цей тип каркасу використовується в будинках з рубленими стінами. Його особливістю є те, що підстави крокв кріпляться до мауерлату. Крокви можуть бути кріплені до мауерлату за допомогою різних методів, таких як скошування підошви кроквяної ноги або з'єднання стропильних брусів у коника.
  2. Каркас з переймами: Для посилення конструкції і додання їй стійкості можна встановити сутички до стійок конструкції. Це полегшує розподіл навантаження і збільшує міцність конструкції. Сутички зазвичай встановлюють з обох сторін брусів.
  3. Каркас з підкосами: Підкоси використовуються для підсилення несучої здатності дерев'яного каркасу та забезпечення міцності кроквяних дошок. Важливо правильно виміряти кут зрізу підкосів, щоб вони могли щільно прилягати до з'єднувальних елементів. Кут кріплення підкосів може змінюватися в залежності від місця розташування опори.
  4. Каркас з двома опорами всередині приміщення: Якщо є дві опори у вигляді внутрішніх стін, то для облаштування стропильних ніг під ними підкладають балки. Підкроквяні балки встановлюються на несучих опорах, і до них закріплюються крокви. При такій конструкції коньковий прогін не встановлюється, а стійкість забезпечується за допомогою стійок і розшивок.
Кожен з цих типів стропильних систем може бути вибраним залежно від конкретних умов та вимог конструкції. Це допомагає забезпечити міцність та стійкість даху в будинку. Якщо вам потрібна стропильна система, ви можете отримати детальну консультацію в місті Київ, завітавши до нашого офісу, або наші менеджери нададуть консультацію по телефону. Завжди готові допомогти вам у виборі правильного рішення для вашої конструкції.
